Der LIBA Maschinenpark.
30 Grabenfräsen-Modelle — von der kompakten Baggeranbau-Fräse bis zur Tiefenfräse mit 4.500 mm. Jede Maschine ist auf Trägergerät, Untergrund und Einsatzszenario hin entwickelt: kompromisslos auf Effizienz im Graben getrimmt. Made in Germany seit 1969.
Welche Fräse passt zu Ihrem Projekt? — Zwei Fragen, direkte Empfehlung.
Alle 30 Maschinen
im Überblick.

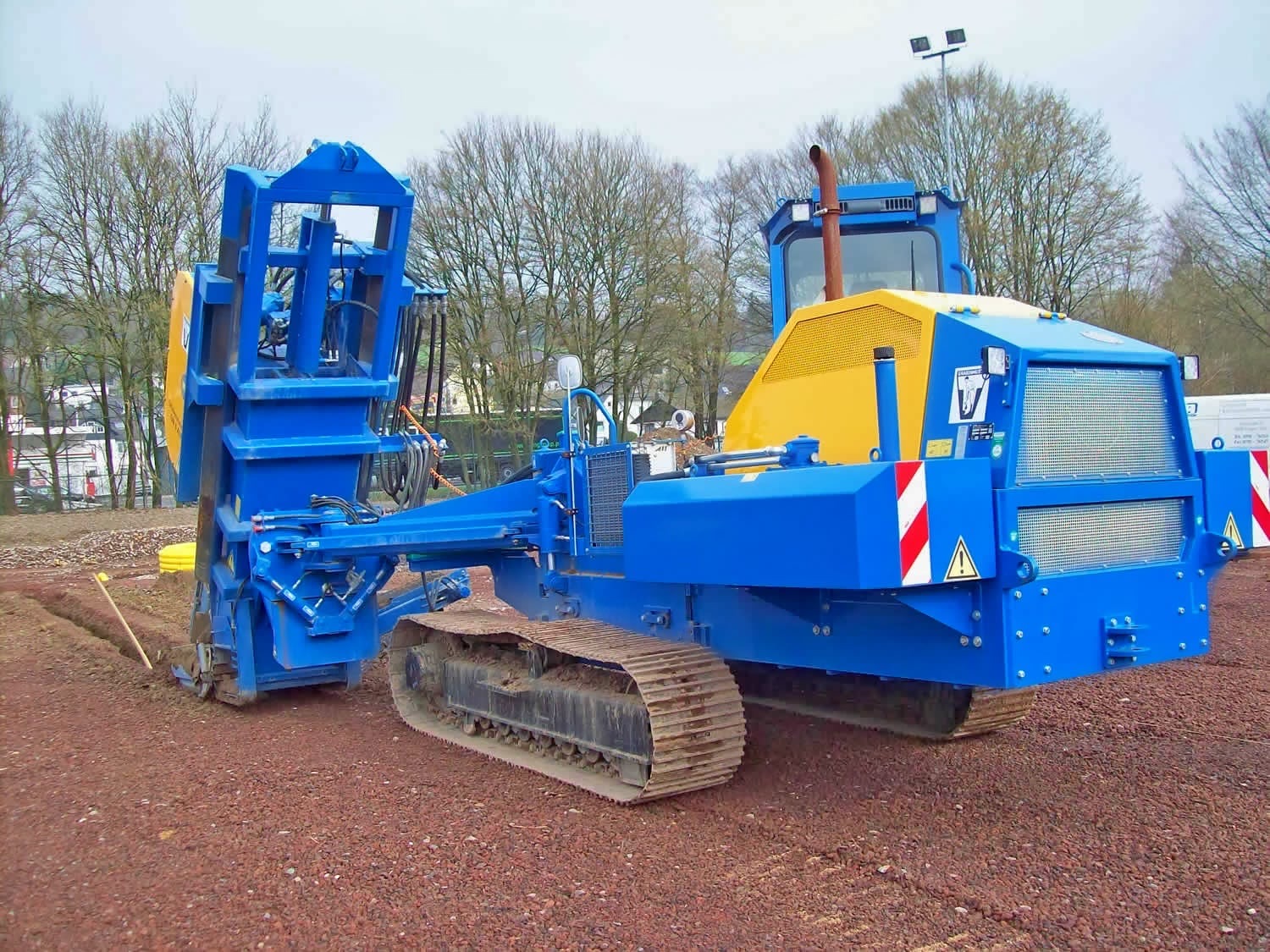

GM 6 ASR
Grabenfräse für schweren Boden
Neu

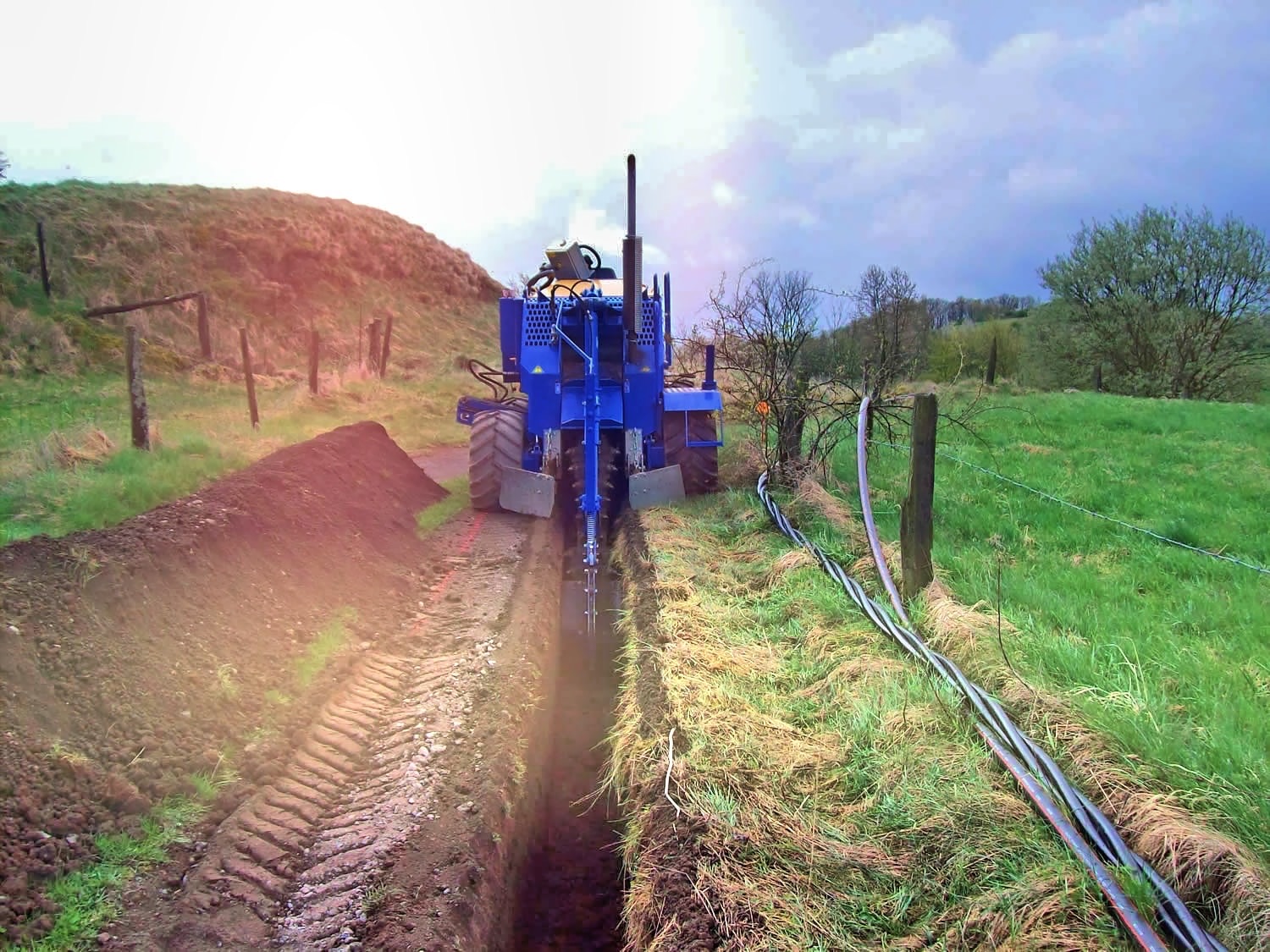

GM 4 Allrad
Grabenfräse zur Sportplatzentwässerung
Neu

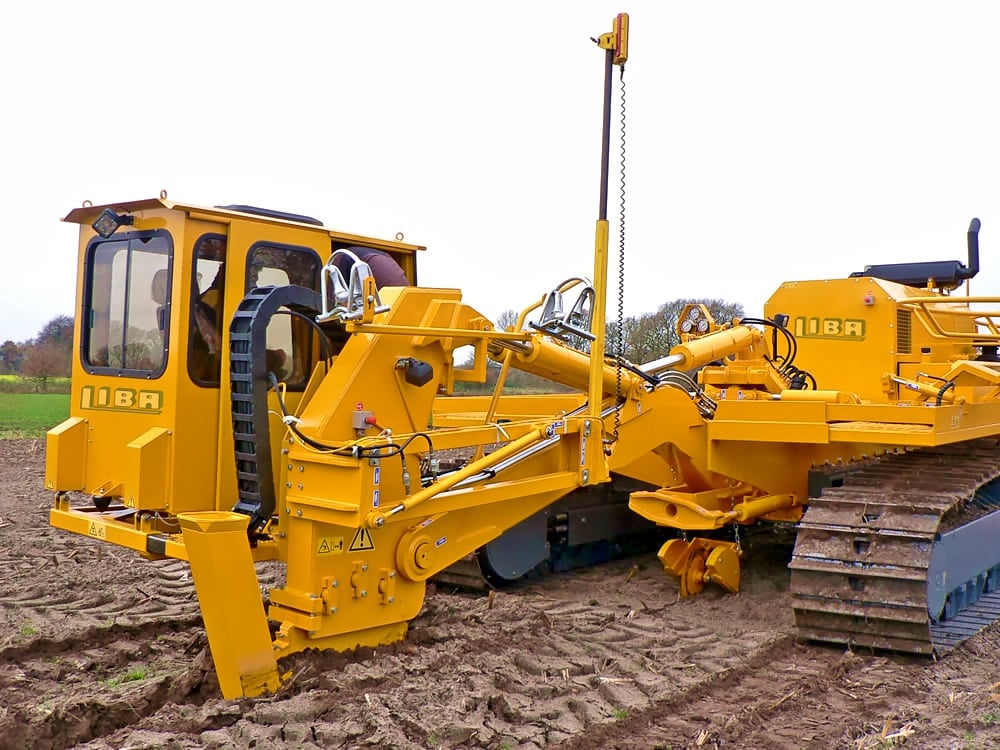

GM 1800 P
Grabenfräse für Drainagearbeiten im Landschaftsbau
Neu
GM 4 Raupe
Grabenfräse zur Glasfaserverlegung
Neu

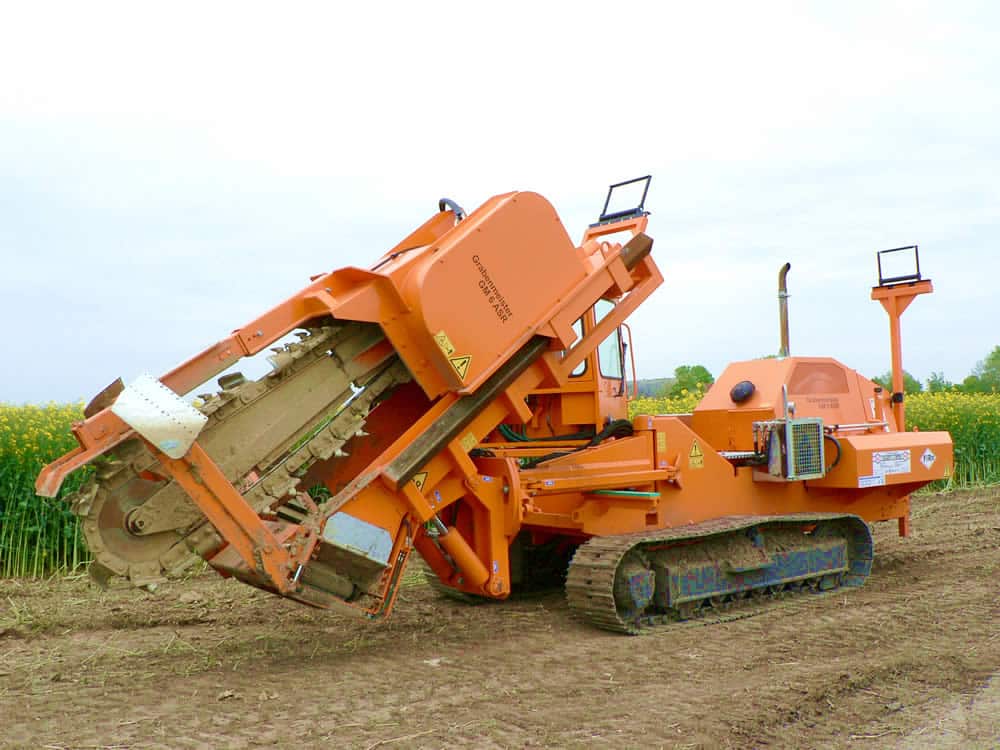

GM 6 ASR
Grabenfräse für schweren Boden — Baujahr 2015
Gebraucht 2015
GM 4 Raupe
Grabenfräse — Vorführmaschine Baujahr 2023
Vorführmaschine 2023

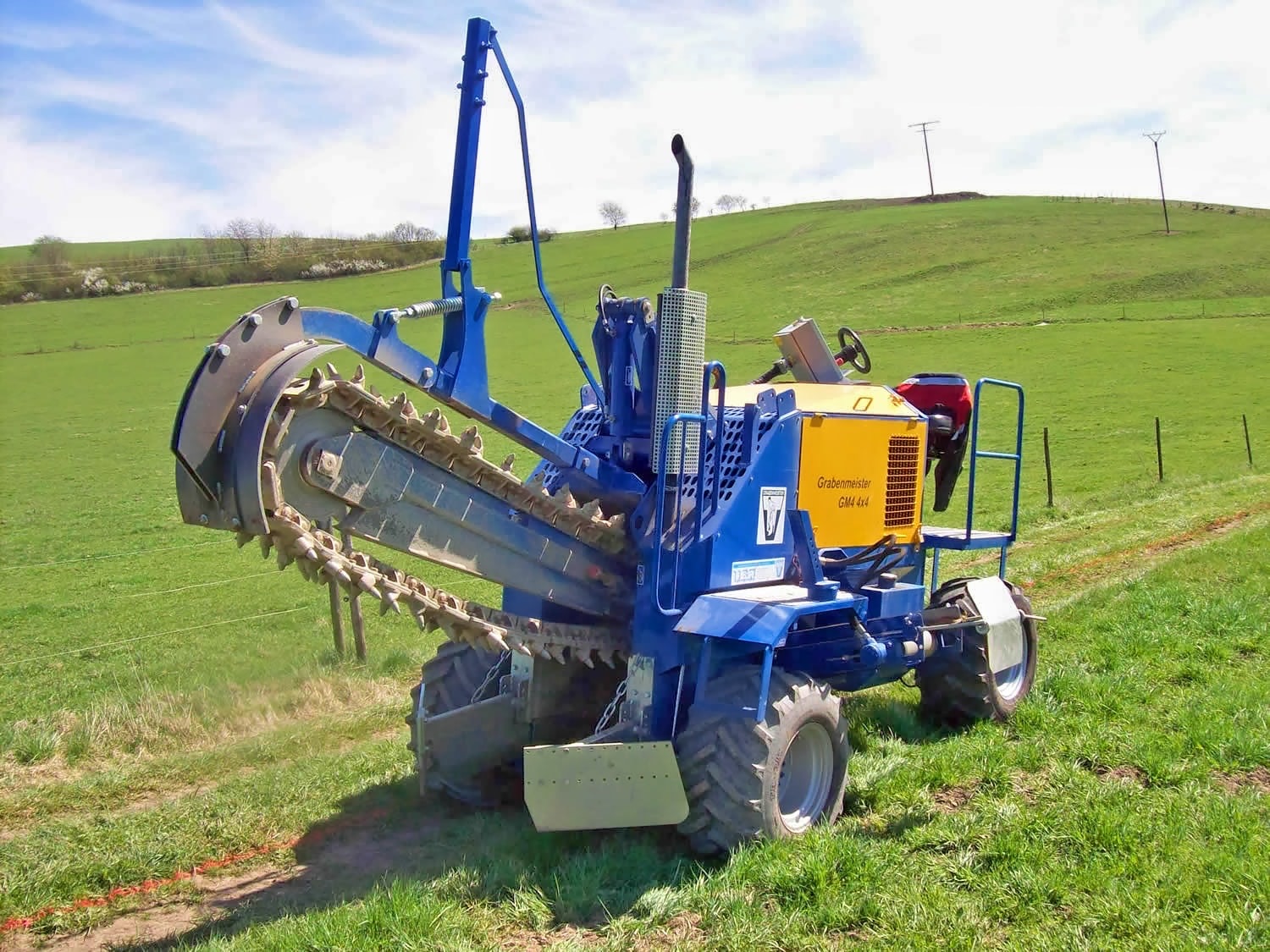

GM 4 Rad
Selbstfahrer-Grabenfräse — Vorführmaschine Baujahr 2024
Vorführmaschine 2024
GM 250 H
Tiefenfräse für den Tiefbau
Neu

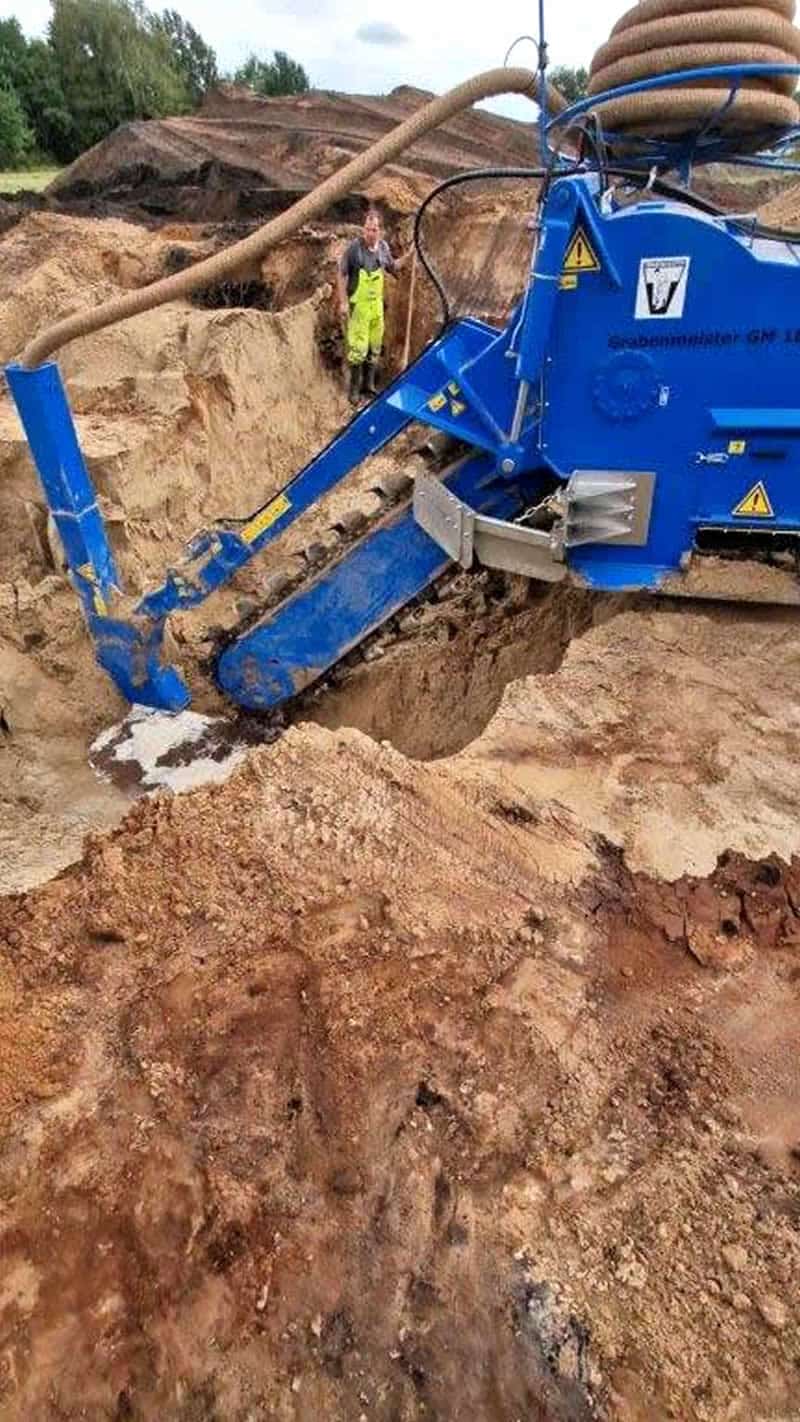

GM 180 AF
Hochleistungs-Grabenfräse zur Kabelverlegung
Neu

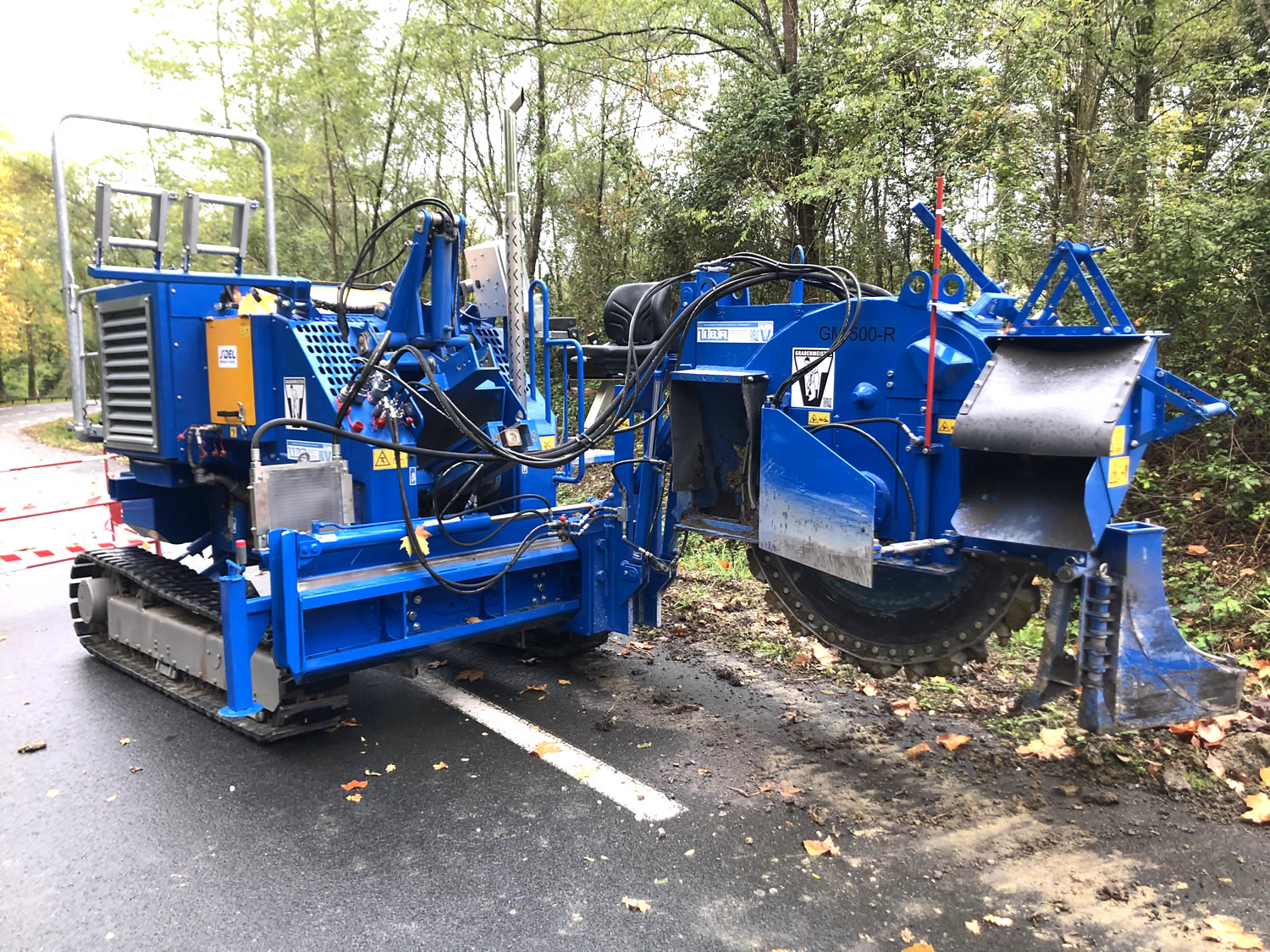

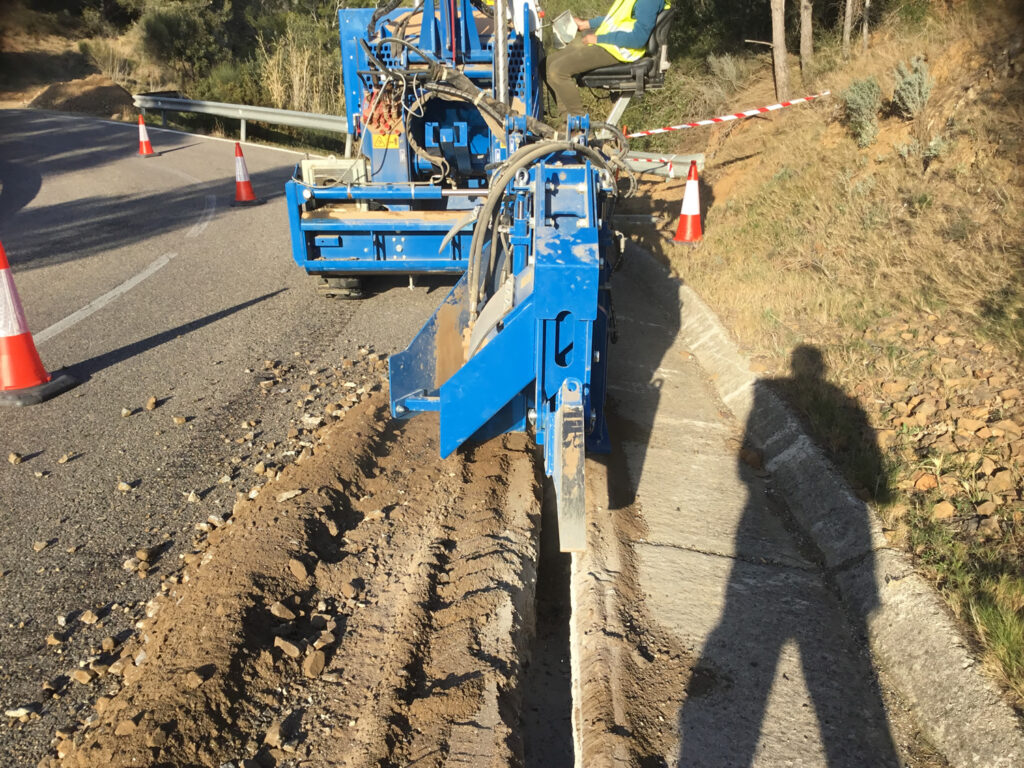

Fräsrad GM 600 R
Fräsrad für Kabel- und Leitungsbau
Neu

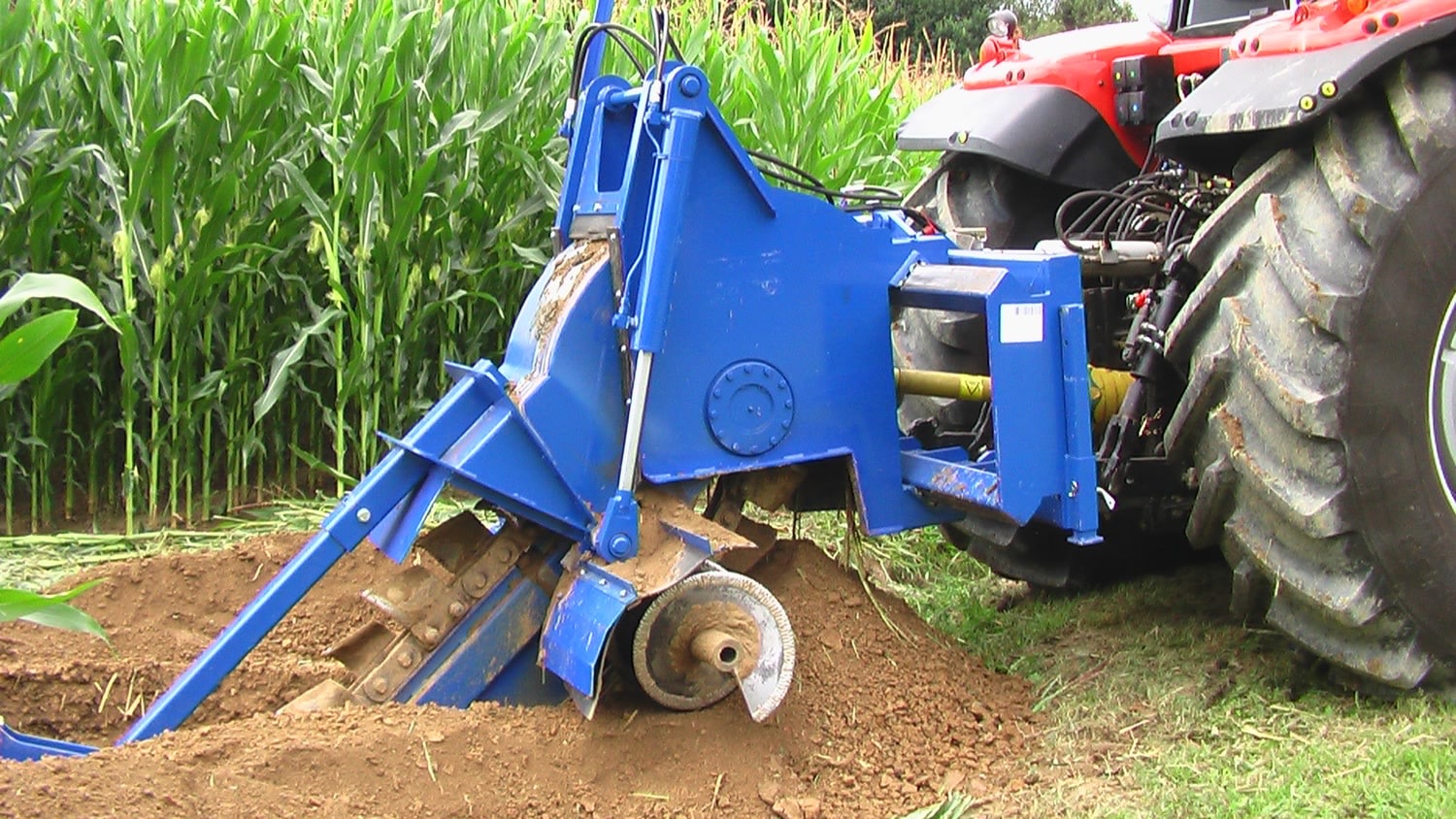

GM 160 AS
Anbaufräse für Drainage
Neu

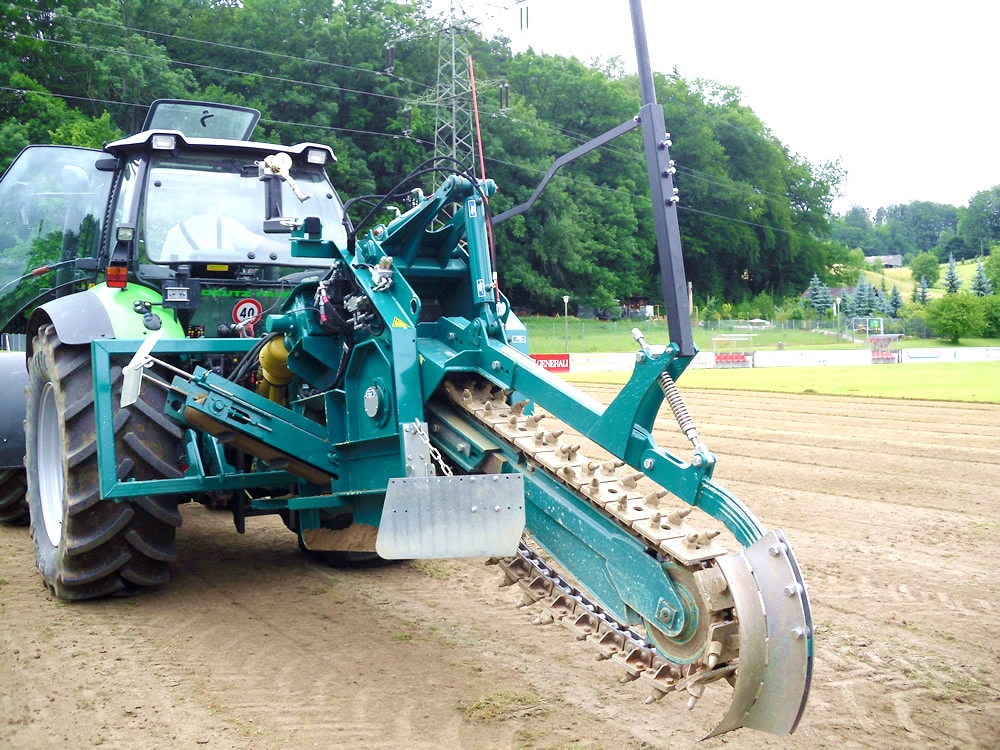

GM 140 AF
Leistungsstarke Bodenfräse für den Schlepper
Neu

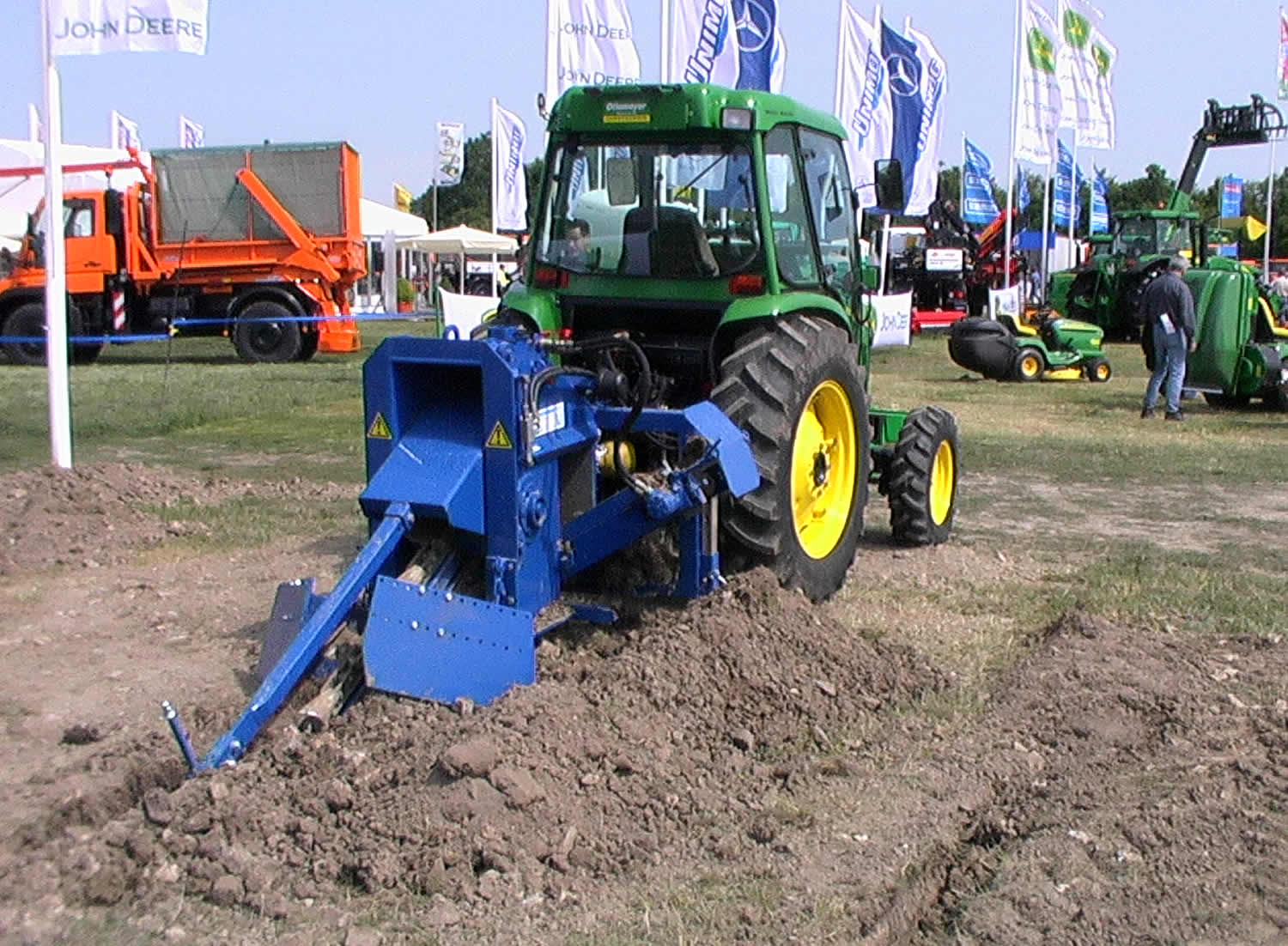

GM 1 AF
Kompakte Anbaufräse für Drainage & Kabelbau
Neu
GM 300 H
Tiefenfräse für Kabelverlegung
Neu

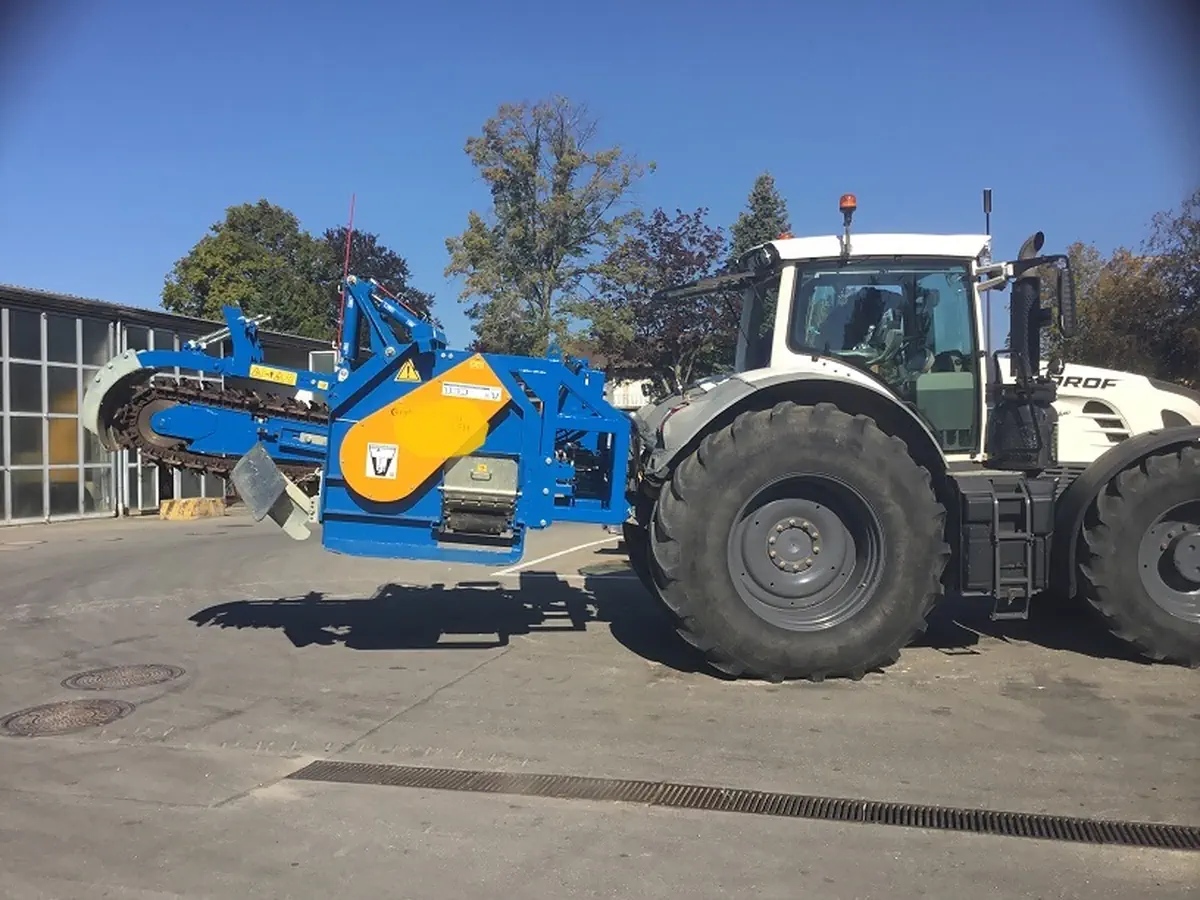

GM 140 AF 600 H
Revolutionäre Anbaufräse mit flexiblem Powerkit
Neu

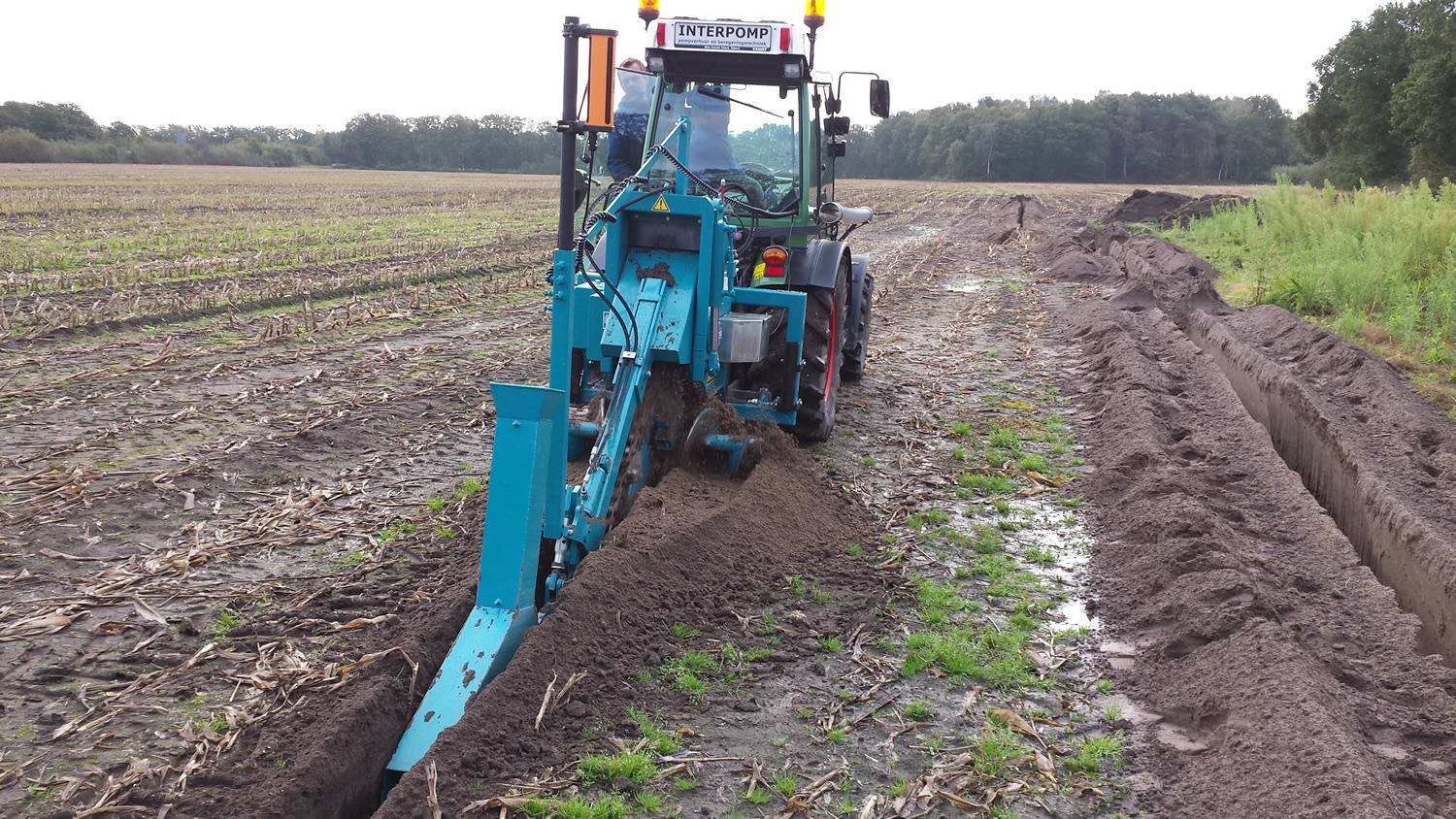

GM 1 AS
Anbaufräse für schnelle Erdkabelverlegung
Neu

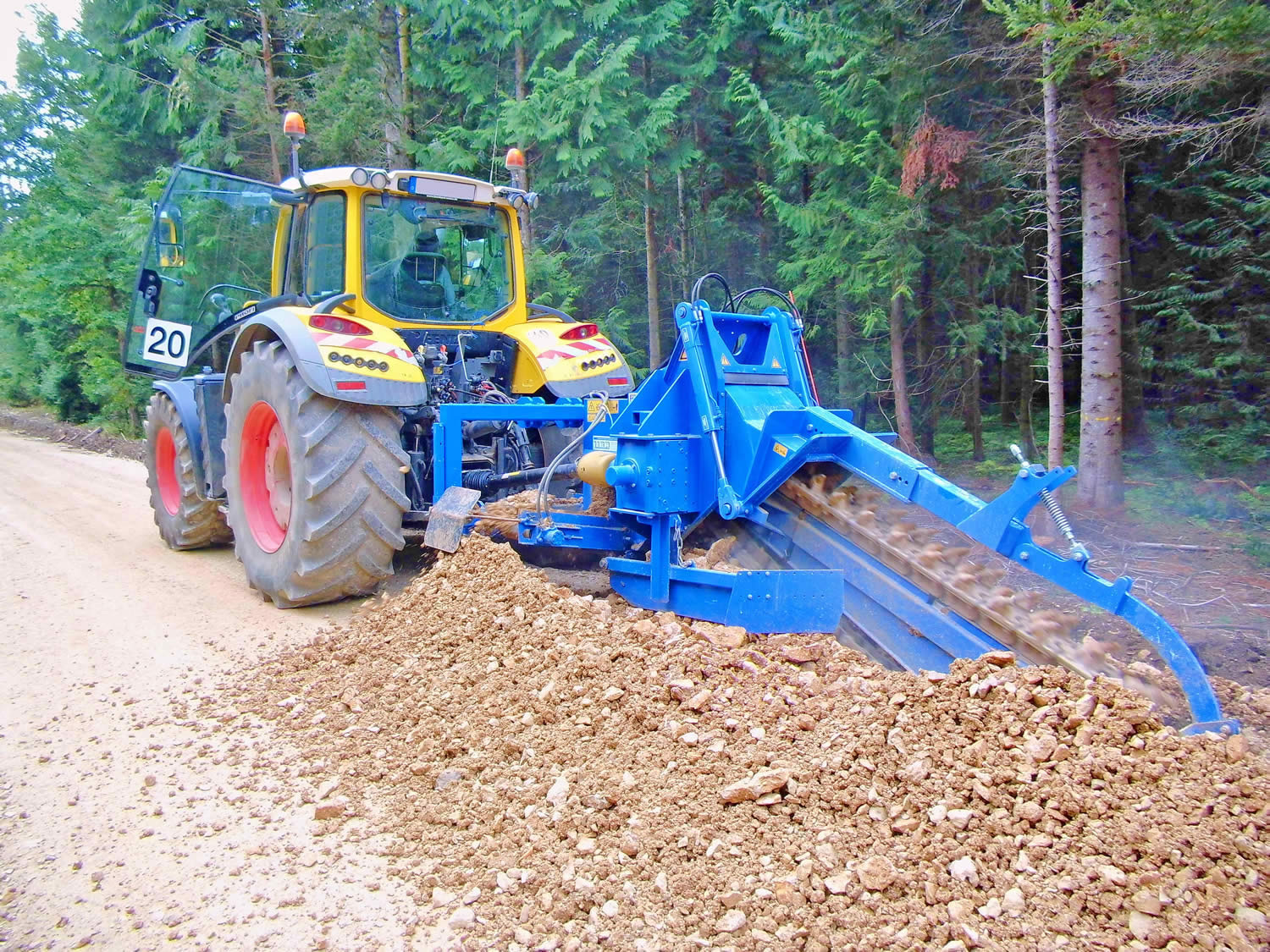

GM 160 AF
Grabenfräse für Unimog — flexibel und präzise
Neu

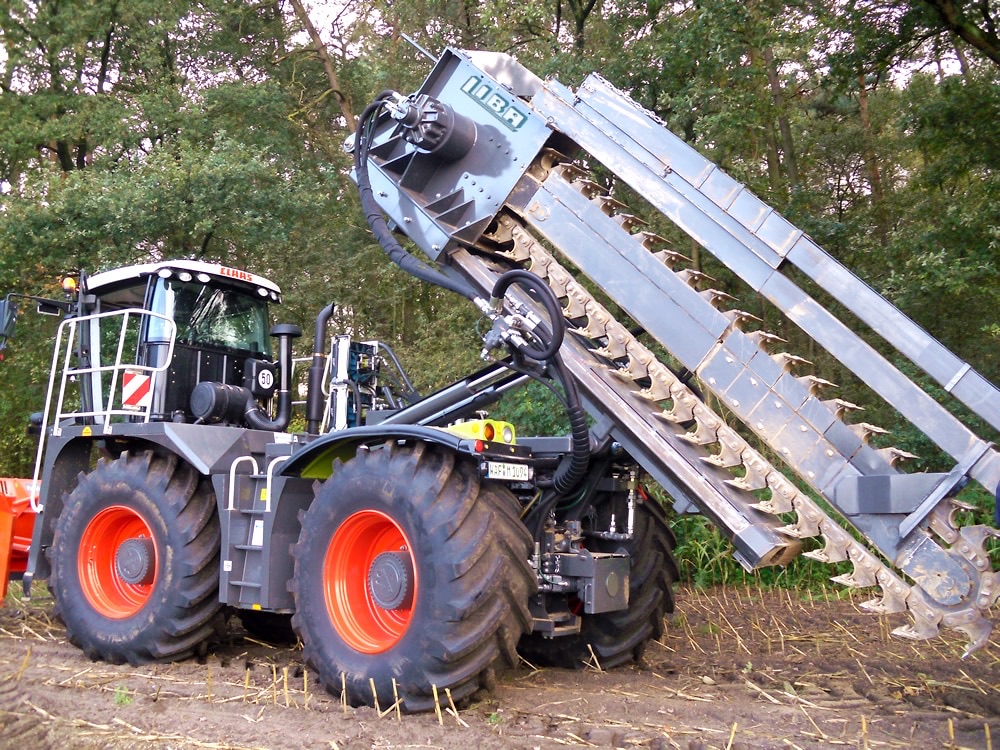

GM 450 H
Tiefenfräse für anspruchsvollste Tiefbauarbeiten
Neu

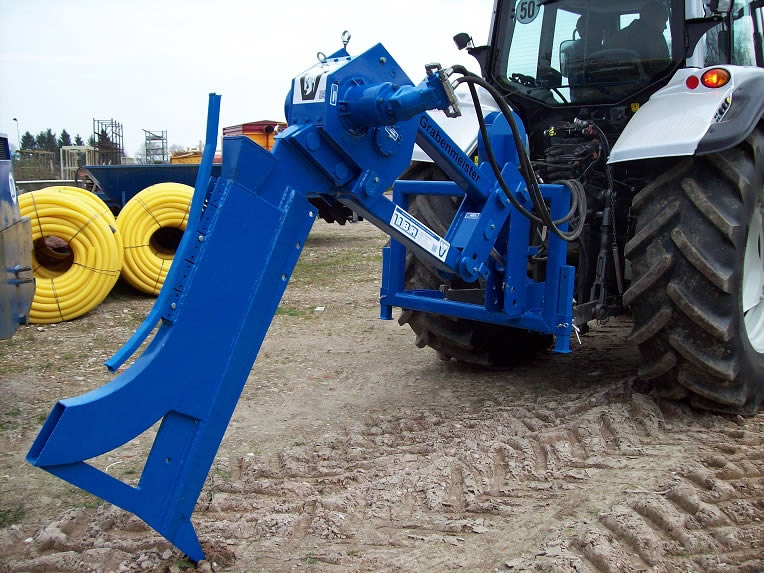

GMV 100
Anbaupflug für Schlepper oder Bagger
Neu

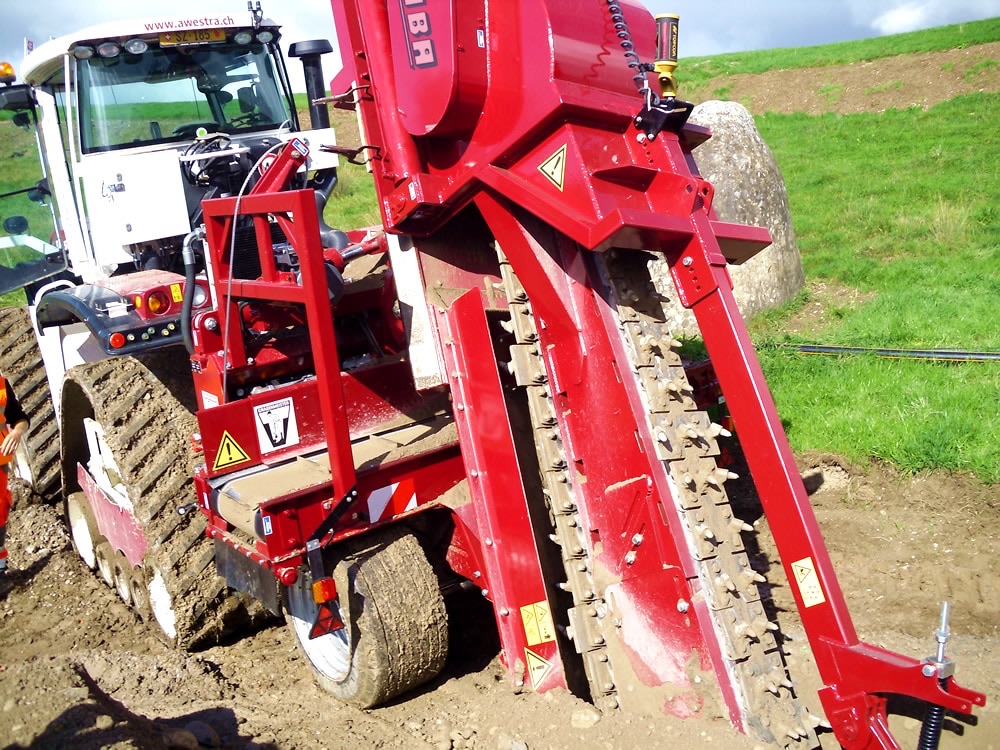

GM 300 HF
Tiefenfräse für effiziente Tieffräsarbeiten
Neu
GMV 130
Vibrationskabelpflug für präzises Verlegen
Neu

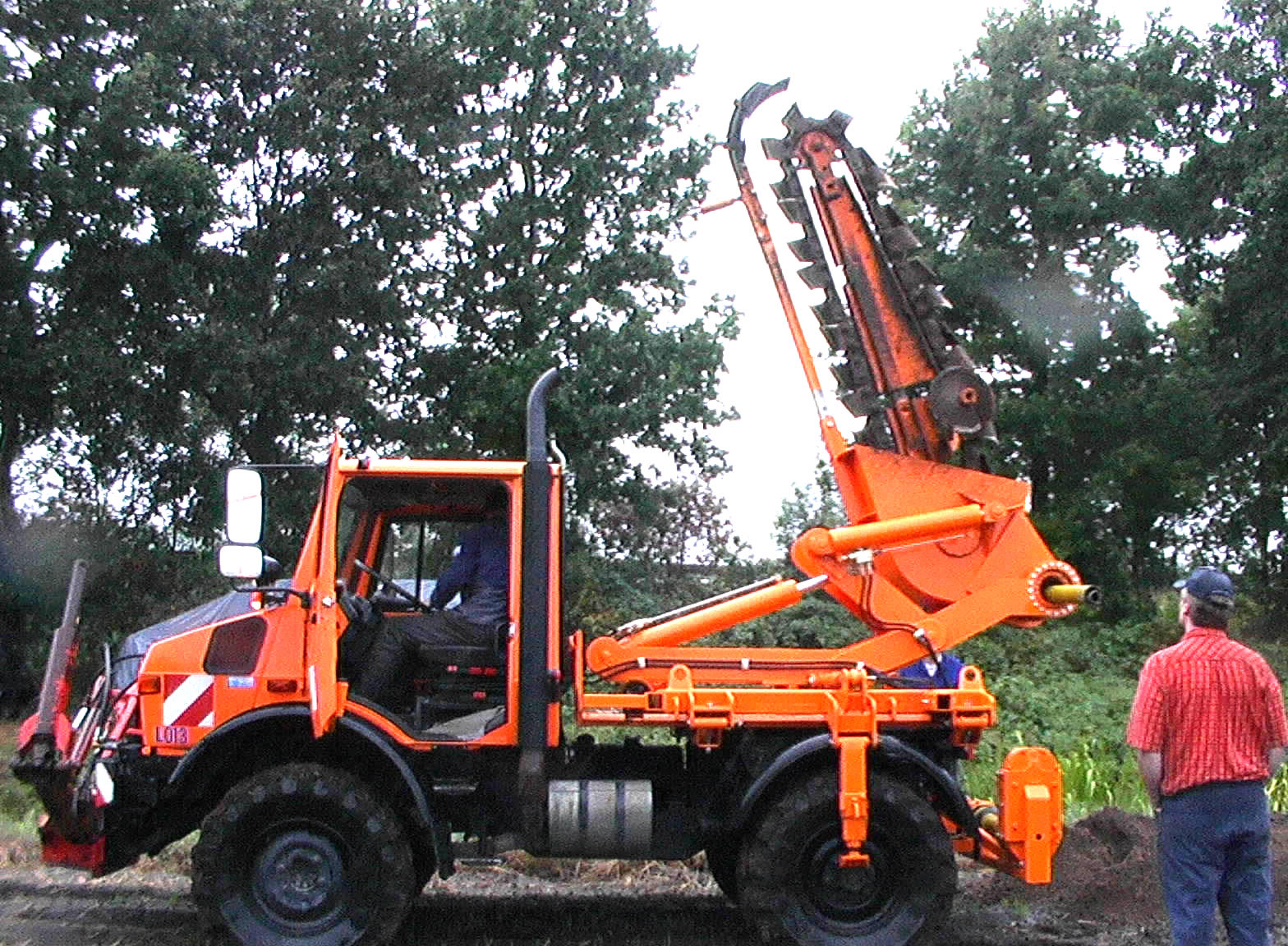

Unimogfräse
Vielseitige Anbaufräse für Unimog-Fahrzeuge
Neu

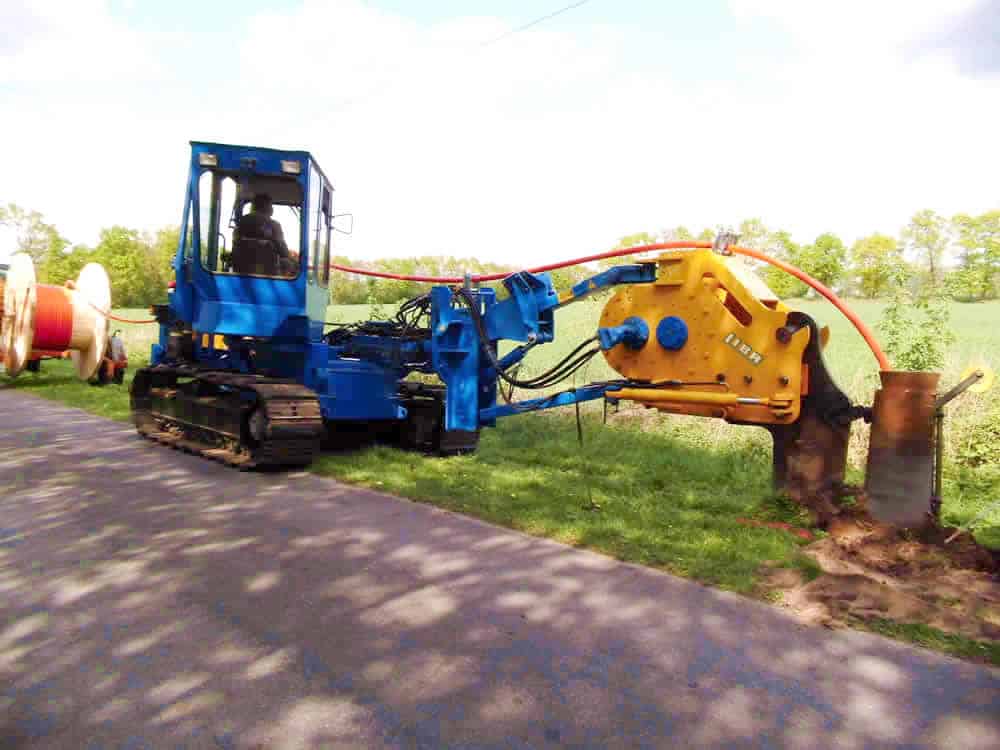

GMV 130
Kabelpflug — Gebrauchtmaschine Baujahr 2020
Gebraucht 2020

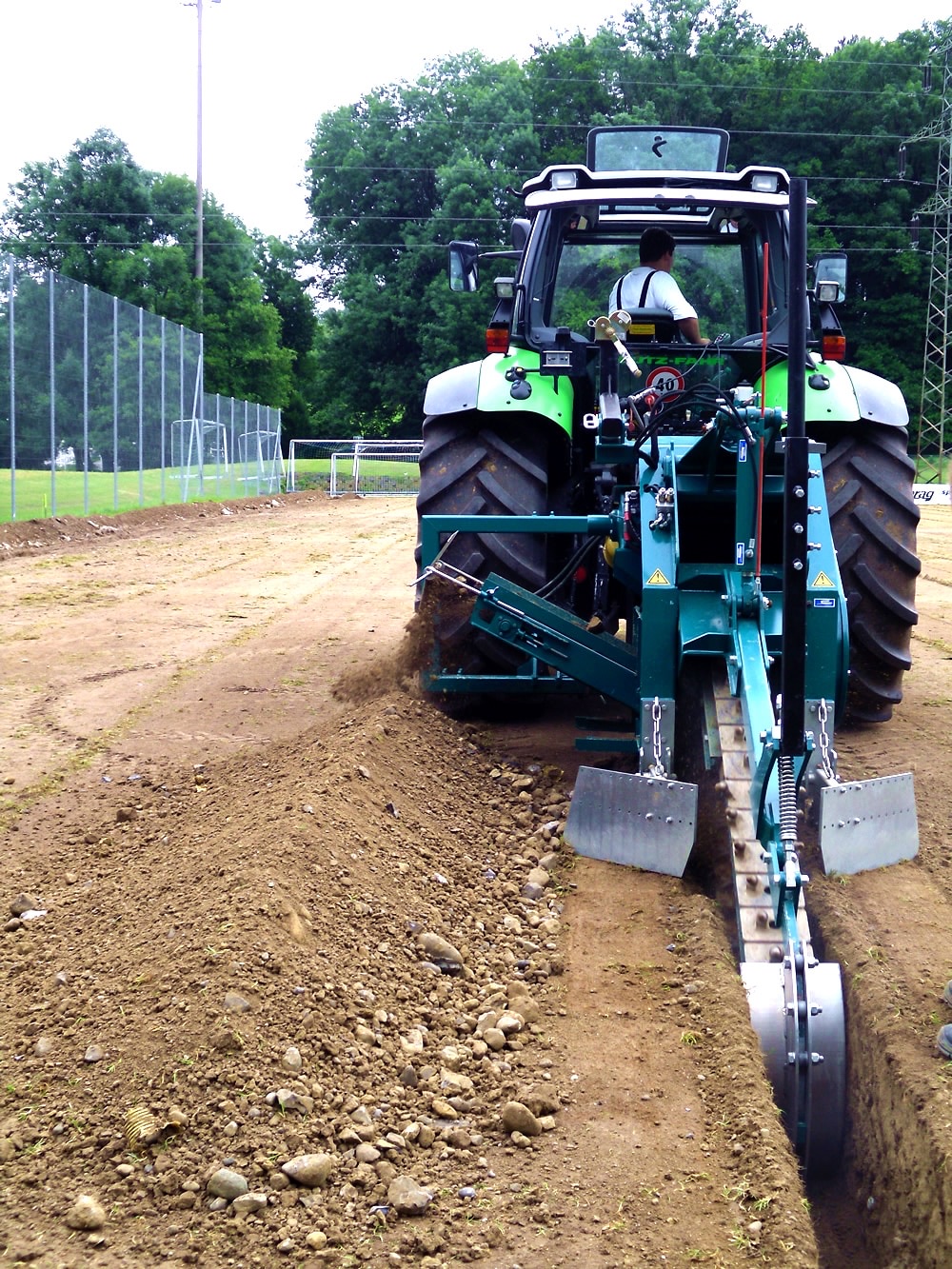

GM 140 AF
Traktorfräse — Gebrauchtmaschine Baujahr 2011
Gebraucht 2011

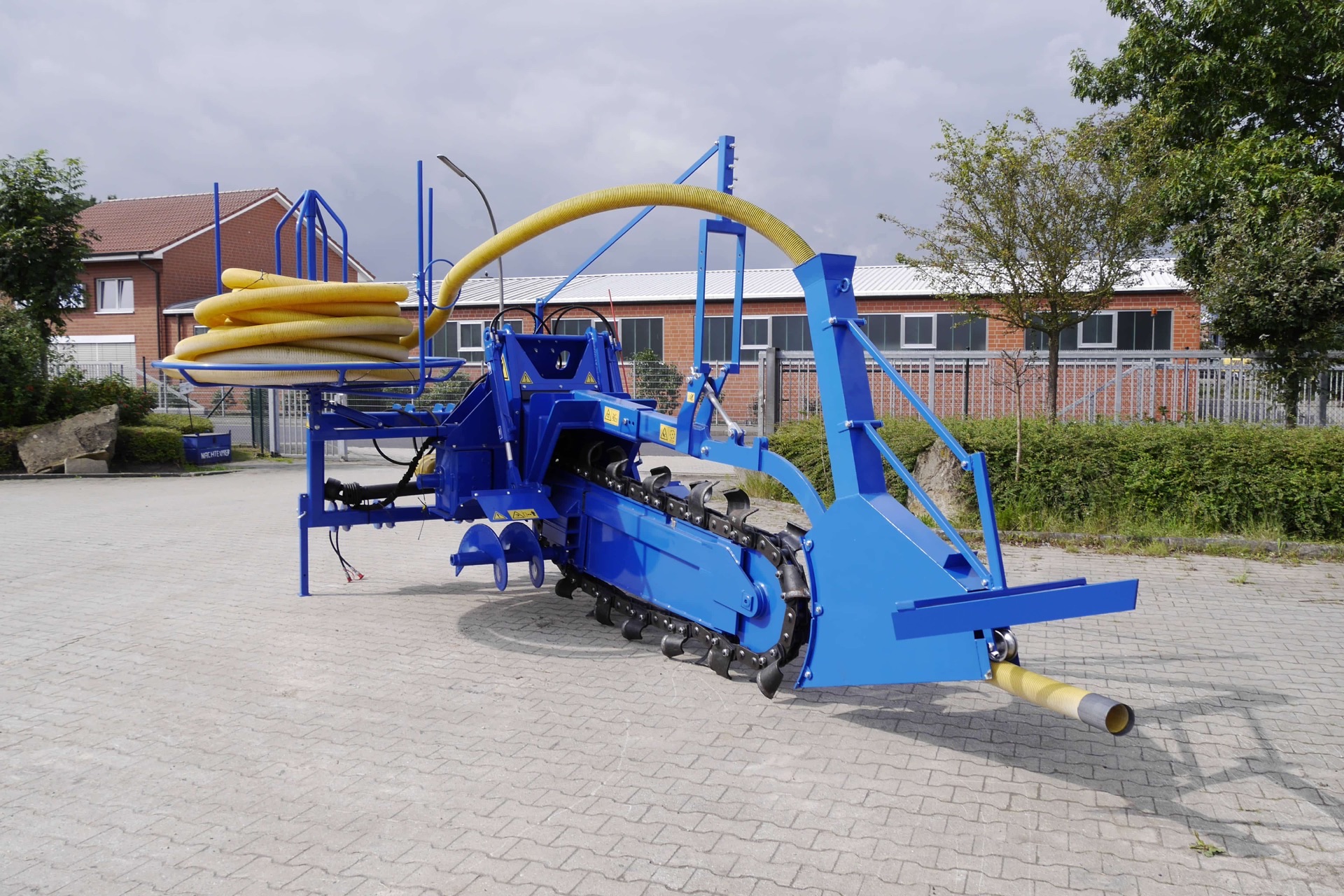

GM 160 AS
Grabenfräse — Gebrauchtmaschine Baujahr 2014
Gebraucht 2014
GM 140 AFH-500
Baggerfräse für Rohrleitungsbau, Kabelverlegung und Drainage
Neu

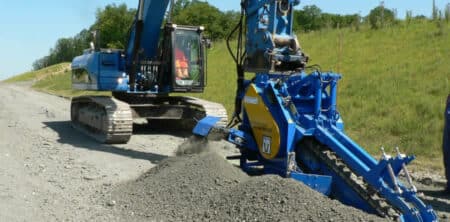

GM 140 AFH-600
Leistungsstarke Grabenfräse für Rohrleitungsbau
Neu

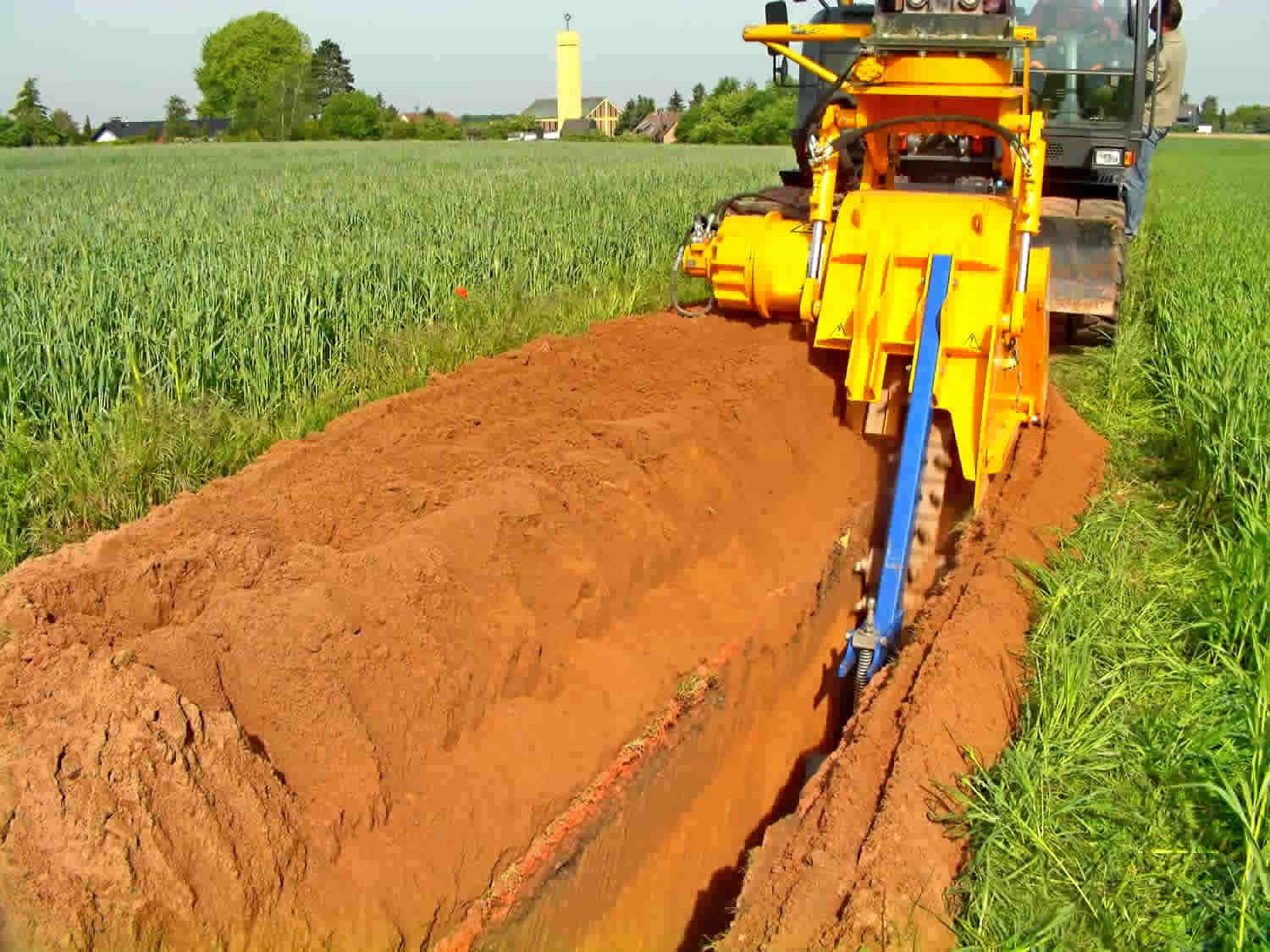

GM 140 H
Baggeranbaufräse für Glasfaser, Drainage und Rohrleitungsbau
Neu

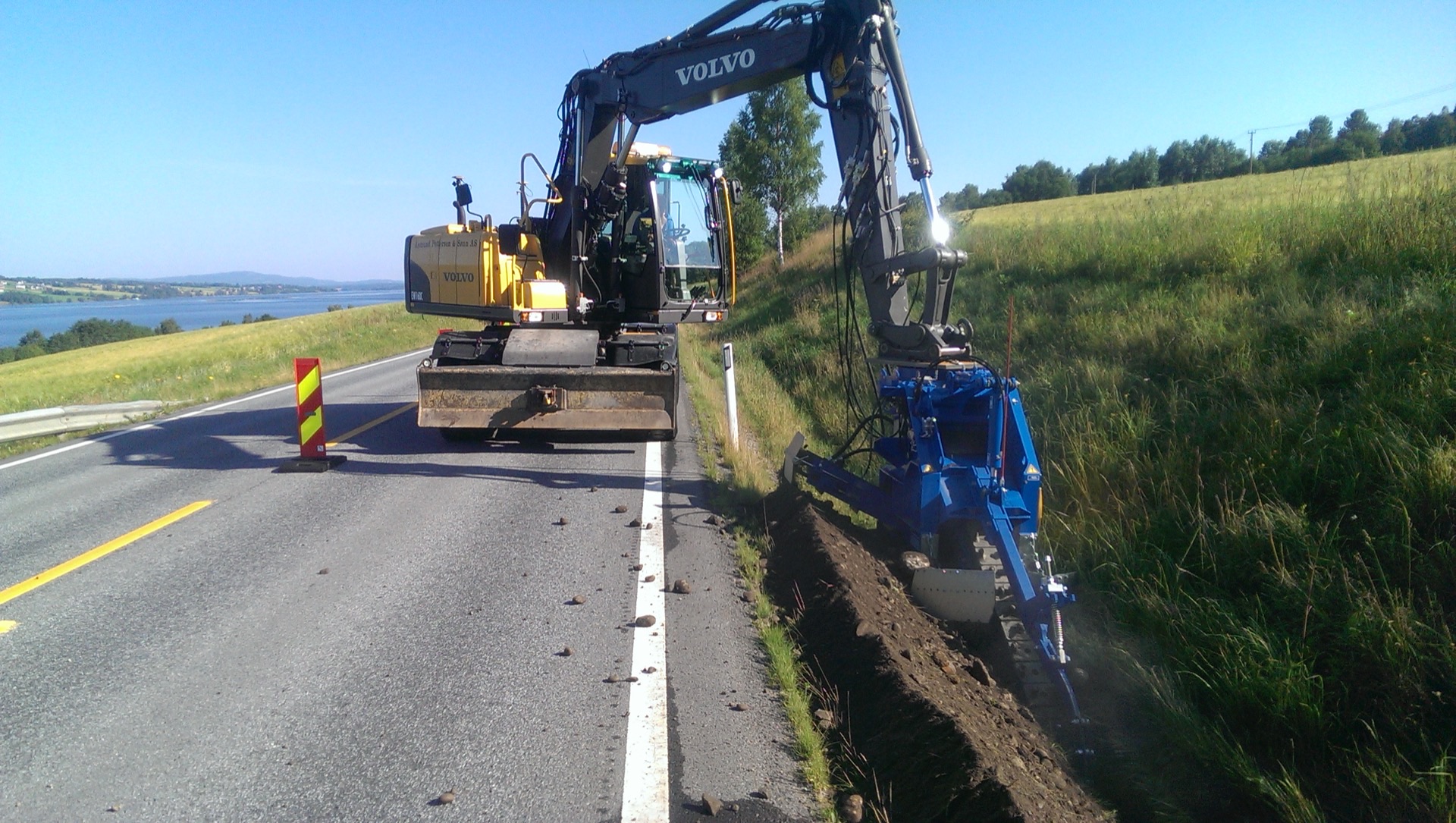

GM 140 AFH 500
Baggerfräse — Gebrauchtmaschine Baujahr 2011
Gebraucht 2011

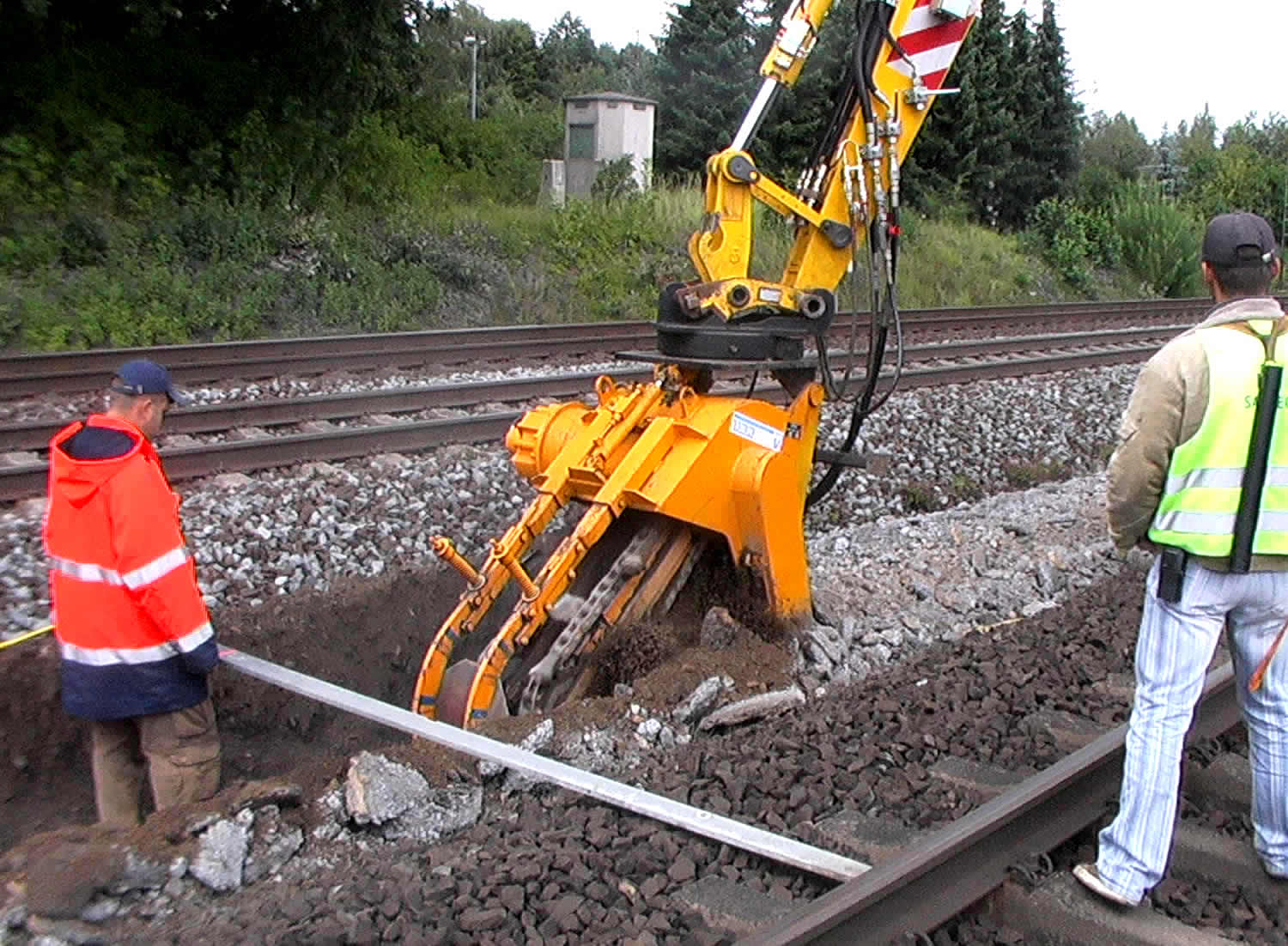

GM 140 H
Baggeranbaufräse — Vorführmaschine Baujahr 2009
Vorführmaschine 2009Grabenfräsen für Bagger —
bis 1.400 mm Frästiefe
Die LIBA Baggeranbau-Grabenfräsen GM 140 H, GM 140 AFH-500 und GM 140 AFH-600 sind hydraulisch angetriebene Kettenfräsen für Mobil- und Kettenbagger ab 6 t. Frästiefen von 200 bis 1.400 mm, Fräsbreiten von 60 bis 400 mm — für Kabel-, Rohrleitungs- und Leitungsbau.
- GM 140 HGrabenfräse für Bagger ab 6 t. Frästiefe bis 900 mm, Fräsbreite 60–350 mm. Kompakt für Erdkabel und kommunalen Tiefbau.

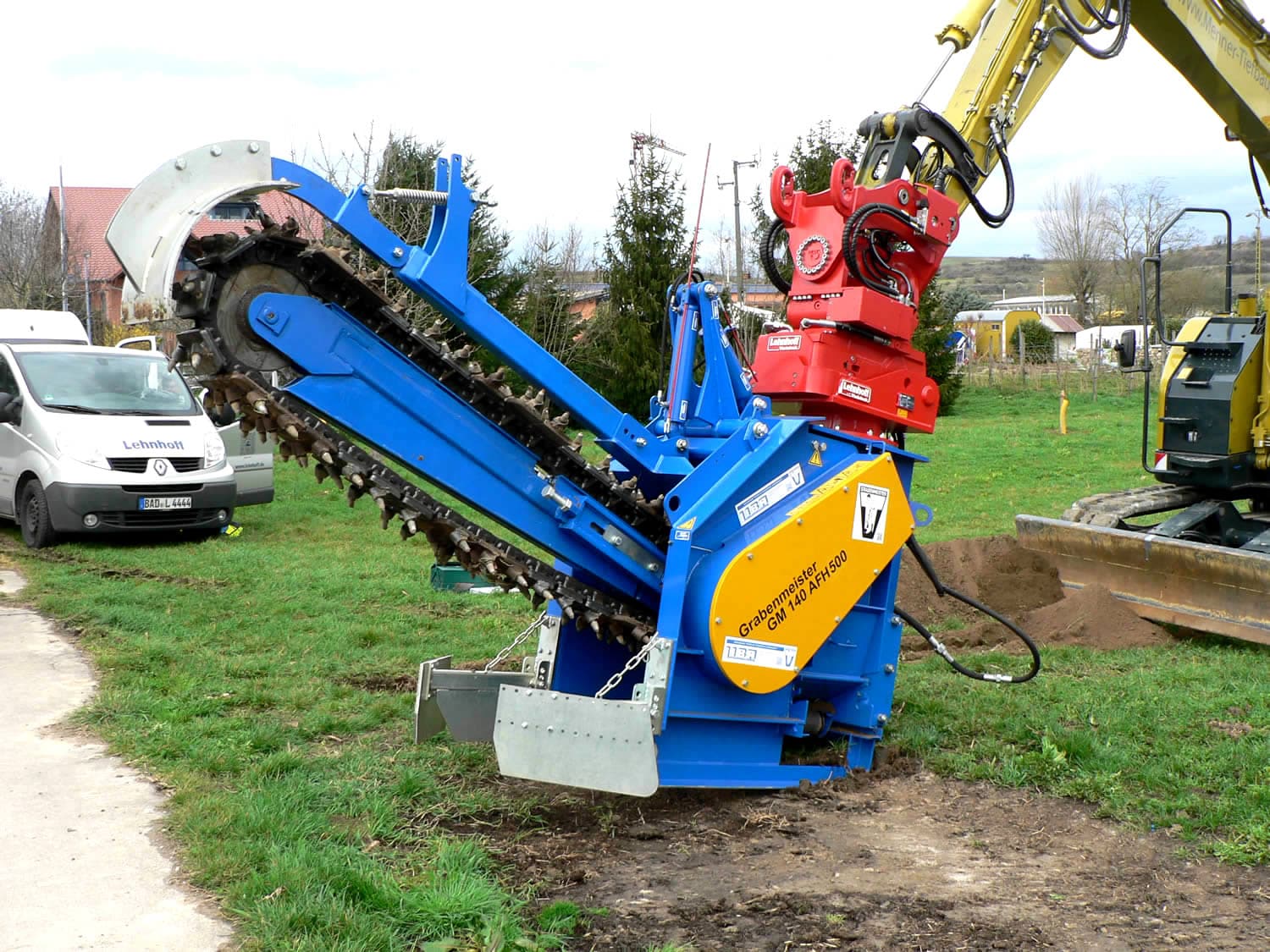

- GM 140 AFH-500Mittlere Klasse für Rohrleitungs- und Kabelbau. Frästiefe bis 500 mm, Trägergerät ab 8 t.
- GM 140 AFH-600Erhöhte Frästiefe bis 600 mm für Pipeline-Verlegung DN 100–DN 200, Trägergerät ab 12 t.
| Frästiefe max. | bis 1.400 mm |
|---|---|
| Fräsbreite | 60–400 mm |
| Trägergerät | ab 6 t (Mobil- / Kettenbagger) |
| Antrieb | Hydraulisch über Bagger-Hydraulik |
| Anbau | Schnellwechsler-kompatibel |
Grabenfräsen Schlepperanbau —
bis 1.800 mm Frästiefe
LIBA Schlepperanbau-Grabenfräsen für Heck- oder Frontanbau an Standard- und Spezial-Traktoren. Frästiefen von 300 mm (GM 1 AF, Erdkabel) bis 1.800 mm (GM 180 AF, Pipeline DN 300). 18 Modelle für Glasfaser-, Kabel-, Drainage- und Pipeline-Verlegung.
- GM 1 AS · GM 1 AFKompakt-Grabenfräsen für Erdkabel und Schmalgräben. Frästiefe bis 400 mm, Fräsbreite 40–100 mm.
- GM 140 AF · GM 160 AF · GM 160 ASMittelklasse für Drainage, Kabelbau und kommunale Aufgaben. Frästiefe bis 1.200 mm, Fräsbreite bis 300 mm.

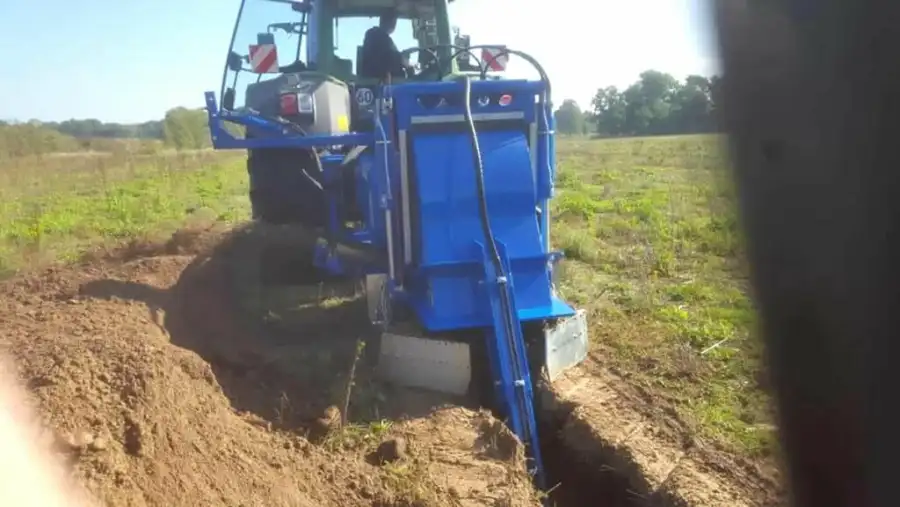

- GM 180 AF · GM 600 RHigh-Performance-Grabenfräsen für Pipeline DN 300, Felsen und Glasfaser-Backbone. Frästiefe bis 1.800 mm.
| Frästiefe max. | bis 1.800 mm (GM 180 AF) |
|---|---|
| Fräsbreite | 40–500 mm je Modell |
| Trägergerät | Standardtraktor ab 60 kW |
| Anbau | Heck- oder Frontanbau, Kat. II/III |
| Antrieb | Zapfwelle / Hydraulik |
Selbstfahrende Grabenfräsen —
bis 1.000 m Tagesleistung
Die LIBA Selbstfahrer-Grabenfräsen GM 4 Raupe, GM 4 Allrad und GM 6 ASR sind dieselhydraulische Eigenfahrer für Glasfaserausbau, Solarparks, Drainage und Felseinsatz. Tagesleistungen bis 1.000 m im Lockerboden — autark ohne Trägergerät.
- GM 4 RaupeSelbstfahrende Grabenfräse auf Raupenlaufwerk für FTTH-Glasfaser und Telekommunikation. Tagesleistung bis 1.000 m, Frästiefe bis 650 mm, Fräsbreite 50–150 mm.
- GM 4 AllradAllradgetriebene Grabenfräse für Sportplatzdrainage, Solarpark-Kabelgräben und Bewässerung. Minimale Oberflächenschäden.
- GM 6 ASRSelbstfahrende Felsfräse für Hartgestein bis FK IV. Frästiefe bis 800 mm in Kalkstein und Schiefer — wo Bagger und Trennsäge nicht wirtschaftlich sind.
| Tagesleistung max. | bis 1.000 m (Lockerboden) |
|---|---|
| Frästiefe | bis 800 mm je Modell |
| Fräsbreite | 50–200 mm |
| Antrieb | Dieselhydraulisch, eigenständig |
| Einsatz | Glasfaser, Solar, Drainage, Fels |
Tiefenfräsen für Sondertiefbau —
bis 4.500 mm Frästiefe
Wenn Standard-Geometrien nicht reichen: Die LIBA Tiefenfräsen GM 250 H, GM 300 H, GM 300 HF und GM 450 H erreichen Frästiefen von 2.000 bis 4.500 mm — für Sondertiefbau, Fernwärme-Verlegung und Entwässerungssysteme mit großem Querschnitt. Unimog-Adaptionen und kundenspezifische Anbauten auf Anfrage.

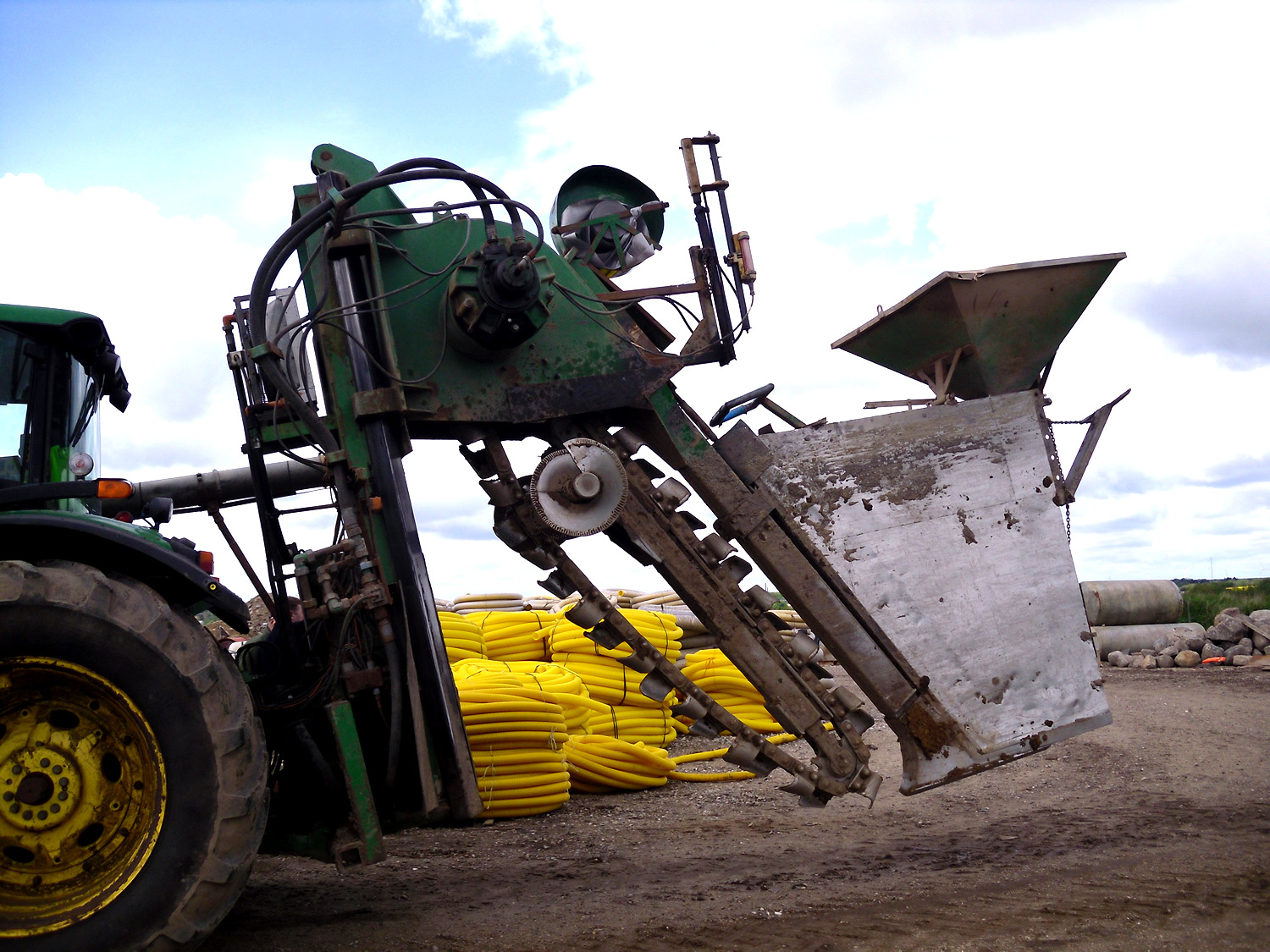

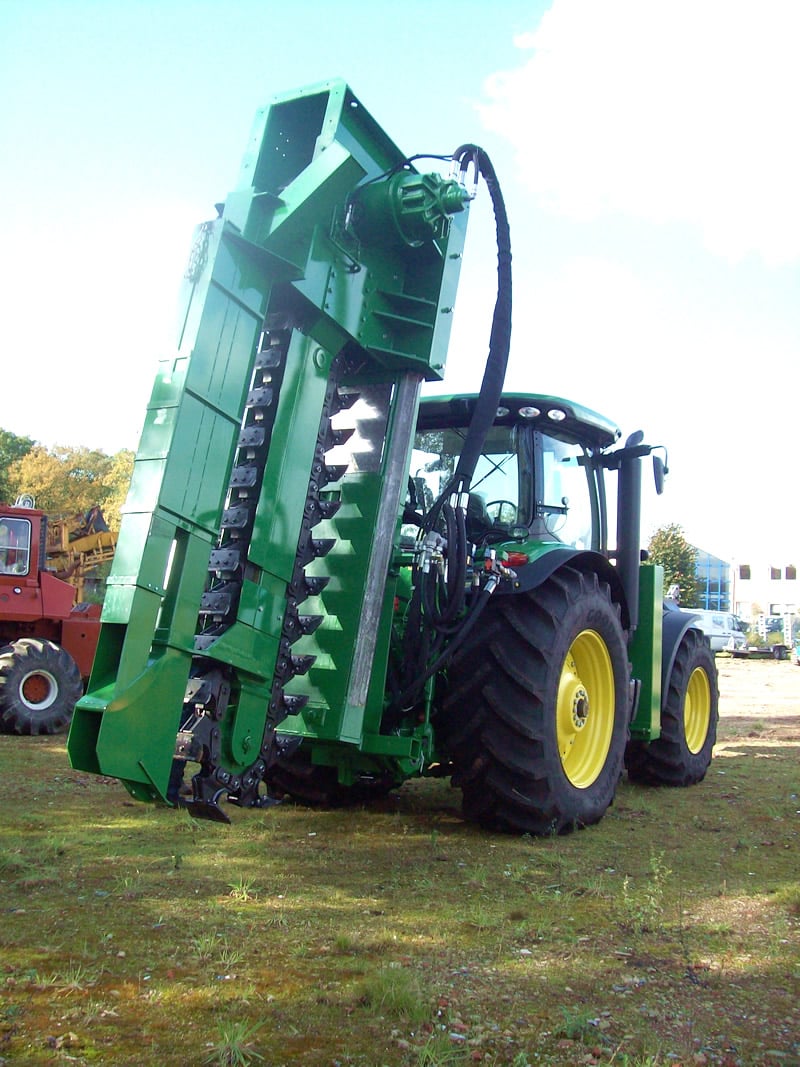

- GM 250 H · GM 300 H · GM 300 HFTiefenfräsen für Sondertiefbau: Frästiefe bis 2.000 mm, Fräsbreite bis 350 mm. Für Fernwärme und Entwässerung.
- GM 450 HMaximale Frästiefe bis 4.500 mm für anspruchsvollsten Tiefbau und Sonderprojekte. Hydraulischer Antrieb für präzise Tiefenkontrolle.
- UnimogfräseGrabenfräse adaptiert für Unimog U300–U530 — für kommunalen Tiefbau und Straßenbegleitgräben.
| Frästiefe max. | bis 4.500 mm (GM 450 H) |
|---|---|
| Fräsbreite | bis 350 mm |
| Trägergerät | Schwerlast-Bagger ab 20 t / Unimog |
| Antrieb | Hydraulisch, Hochdrucksystem |
| Einsatz | Fernwärme, Entwässerung, Sondertiefbau |
Anbaupflüge & Kabelpflüge —
ohne Aushub, ohne Verfüllen
LIBA Kabelpflüge und Anbaupflüge verlegen Erdkabel, Drainagerohre und Schutzrohre in einem Arbeitsgang — ohne offenen Graben, ohne Verfüllen. Verlegeleistungen bis 3.000 m/Tag in geeignetem Boden.
- GMV 100Vibrations-Anbaupflug für Schlepper und Traktoren. Verlegetiefe bis 600 mm, für Erdkabel und Drainagerohre bis DN 100.

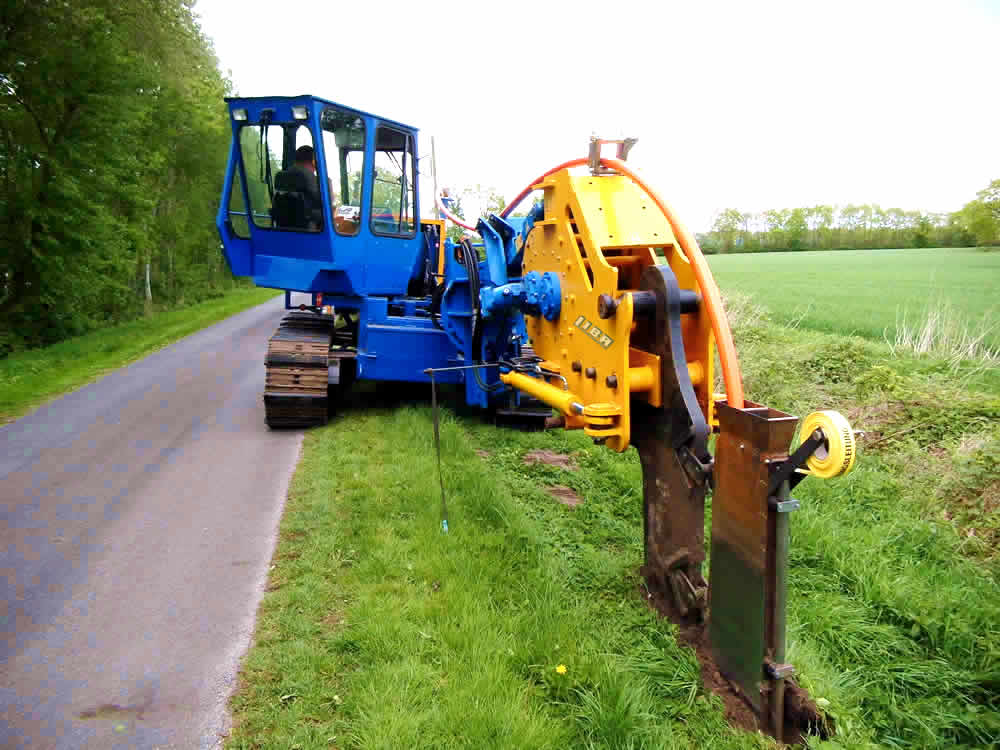

- GMV 130Vibrationskabelpflug für großflächige Erdkabel-Verlegung. Verlegetiefe bis 800 mm, hohe Tagesleistung in sandigem Boden.
- GM 1800 PGroßpflug für Landschaftsbau und Tiefenverlegung bis 1.200 mm. Für Bewässerungs-, Drainage- und Energieprojekte mit großem Volumen.
| Verlegetiefe max. | bis 1.200 mm |
|---|---|
| Rohr-/Kabeldurchmesser | bis DN 150 |
| Trägergerät | Traktor ab 80 kW |
| Tagesleistung | bis 3.000 m (Lockerboden) |
| Einsatz | Erdkabel, Drainage, Bewässerung |
Häufige Fragen
zu LIBA-Grabenfräsen.
Alles Wichtige zu Modellen, Einsatzgebieten, Frästiefen und Mietoptionen — direkt beantwortet vom Werk in Lingen.
Wie tief kann eine Grabenfräse fräsen?
Die Frästiefe hängt vom Modell ab. Kompakte Baggeranbau-Fräsen (GM 140 H) erreichen bis zu 900 mm. Schlepperanbau-Modelle wie die GM 180 AF fräsen bis 1.800 mm. Tiefenfräsen gehen deutlich tiefer: die GM 300 H bis 3.000 mm, die GM 450 H bis 4.500 mm — für anspruchsvollen Sondertiefbau und Fernwärmeprojekte.
Welche Grabenfräsen gibt es für den Baggeranbau?
LIBA bietet folgende Grabenfräsen als Baggeranbaufräsen an: GM 140 H (ab 6 t, bis 900 mm Frästiefe), GM 140 AFH-500 (bis 500 mm, ab 8 t) und GM 140 AFH-600 (bis 600 mm, ab 12 t). Diese Anbaufräsen werden hydraulisch über die Bagger-Hydraulik angetrieben und sind Schnellwechsler-kompatibel.
Welche Grabenfräsen sind für Traktoren und Schlepper geeignet?
Als Schlepperanbau-Grabenfräse eignen sich: GM 1 AF, GM 1 AS (bis 400 mm, kompakt), GM 140 AF, GM 160 AF, GM 160 AS (bis 1.200 mm, Mittelklasse) sowie GM 180 AF und GM 600 R (bis 1.800 mm, High-Performance). Die Modellwahl hängt von Frästiefe, Fräsbreite und dem verfügbaren Trägerfahrzeug ab.
Kann eine Grabenfräse in hartem Boden oder Fels eingesetzt werden?
Ja. Die selbstfahrende Grabenfräse GM 6 ASR ist speziell für Hartgestein bis Felsklasse IV entwickelt worden. Sie bewährt sich in Kalkstein, Schiefer und Bergbaugebieten und erreicht Frästiefen bis 800 mm in Fels — wirtschaftlich dort, wo Bagger und Trennsäge nicht rentabel sind.
Kann ich bei Lingener Baumaschinen eine Grabenfräse mieten?
Ja. LIBA bietet Grabenfräsen zur Tages-, Wochen- und Monatsmiete an. Verfügbar sind GM 4 Allrad, GM 4 Raupe und GM 6 ASR — jeweils mit Bedienereinweisung und 24/7-Werkshotline während des Einsatzes. Bis zu 100 % der Mietkosten können beim späteren Kauf angerechnet werden. Zur Mietseite
Sind Gebraucht-Grabenfräsen erhältlich?
Ja. LIBA verkauft gebrauchte Grabenfräsen direkt aus dem Werk — nach vollständiger Werksinspektion, mit lückenloser Maschinenhistorie und Garantie auf alle im Rahmen der Inspektion getauschten Teile. Kein Zwischenhändler, kein Aufschlag. Zu den Gebrauchtmaschinen
In welchen Ländern sind LIBA-Grabenfräsen erhältlich?
Lingener Baumaschinen ist seit 1969 tätig und liefert Grabenfräsen in über 60 Länder weltweit. Vertrieb und Lieferung erfolgen direkt ab Werk Lingen (Ems) — inklusive Tieflader-Transport auf Wunsch. Für internationale Anfragen und Händlerinformationen wenden Sie sich direkt an info@lingener-baumaschinen.de.
Wie viel Trasse
schaffen Sie pro Tag?
Richtwerte auf Basis von Bodenart und Maschinenmodell. Exakte Werte hängen von Konfiguration, Fahrerprofil und Trassengeometrie ab — sprechen Sie uns an.
Richtwert · Abweichungen ±30 % je nach Konfiguration und Einsatzbedingungen
Nicht sicher, welche
Fräse Sie brauchen?
Sagen Sie uns Bodenart, Trägergerät und Grabentiefe — wir empfehlen Ihnen das passende Modell aus dem LIBA-Portfolio und nennen typische Tagesleistungen.
